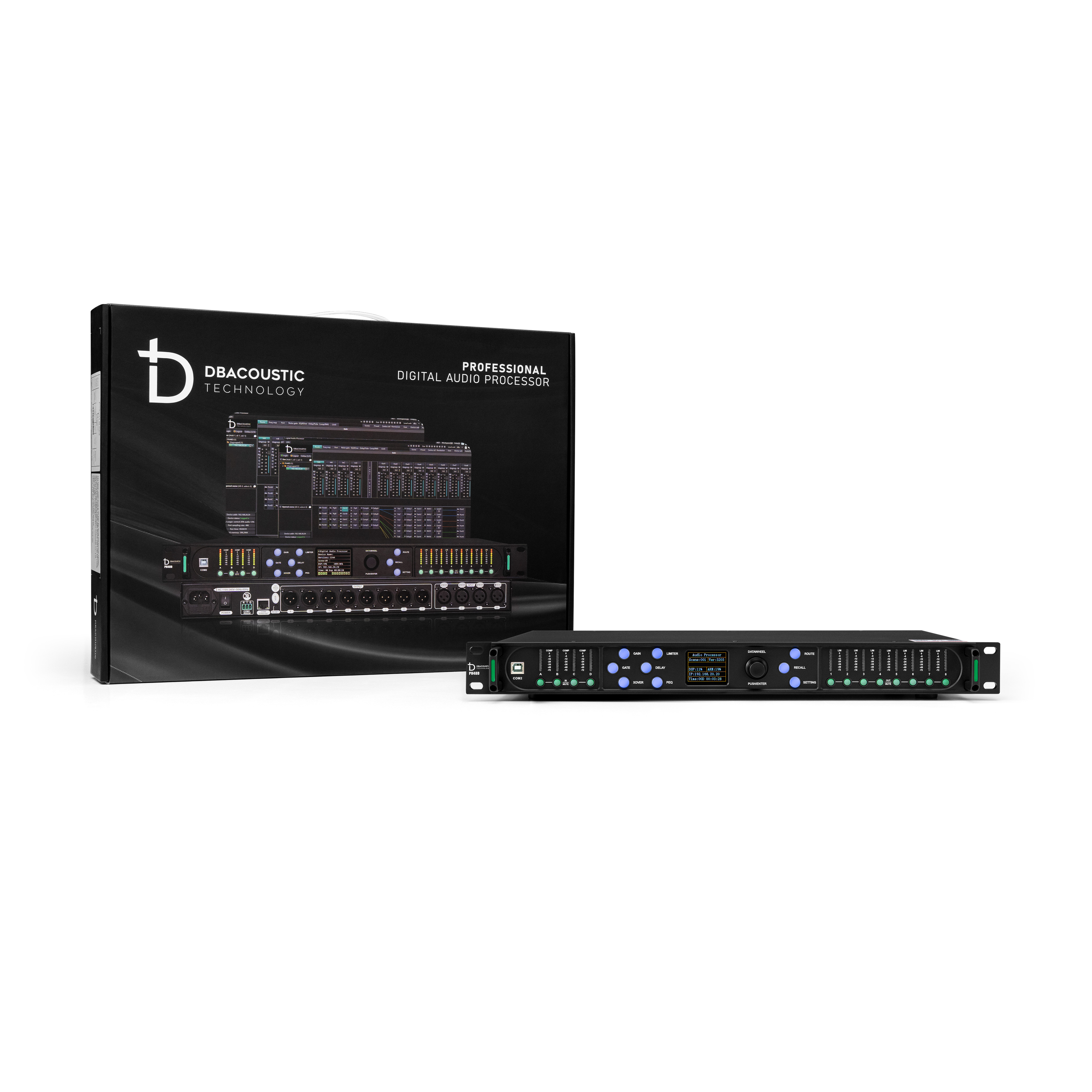

Crossover DBACOUSTIC PH48D – Bộ xử lý tín hiệu số 4 In 8 Out chuyên nghiệp

1. Tổng quan

DBACOUSTIC PH48D là bộ xử lý tín hiệu âm thanh kỹ thuật số 4 đầu vào – 8 đầu ra (Digital Audio Processor), được phát triển cho các hệ thống âm thanh cần khả năng phân tần, định tuyến và kiểm soát tín hiệu chuyên sâu. Với cấu hình 4 Input – 8 Output, PH48D phù hợp để quản lý nhiều cấu hình loa khác nhau trong hệ thống âm thanh biểu diễn, hội trường, phòng đa năng, bar, phòng hội nghị và các công trình âm thanh chuyên nghiệp.

Thiết bị hoạt động với tần số lấy mẫu 48 kHz, sử dụng 32-bit ADC, 24-bit DAC kết hợp bộ xử lý DSP tốc độ cao. Đáng chú ý, tài liệu kỹ thuật xác nhận dòng PH48D sử dụng nền tảng DSP TI OMAP-L138, có năng lực tính toán lên tới 3648 MIPS và 2746 MFLOPS/giây, phục vụ các thuật toán xử lý âm thanh tích hợp trên thiết bị.

Không chỉ thực hiện chức năng crossover thông thường, PH48D còn tích hợp nhiều công cụ xử lý như Parametric EQ, HPF/LPF, FIR Filter, All-pass Filter, Noise Gate, Compressor, Limiter, Delay, Matrix và khả năng định tuyến linh hoạt giữa các kênh. Thiết bị hỗ trợ lưu 32 Preset Scene, phù hợp với những hệ thống cần nhiều cấu hình vận hành khác nhau.

2. Thiết kế chuyên nghiệp, trực quan

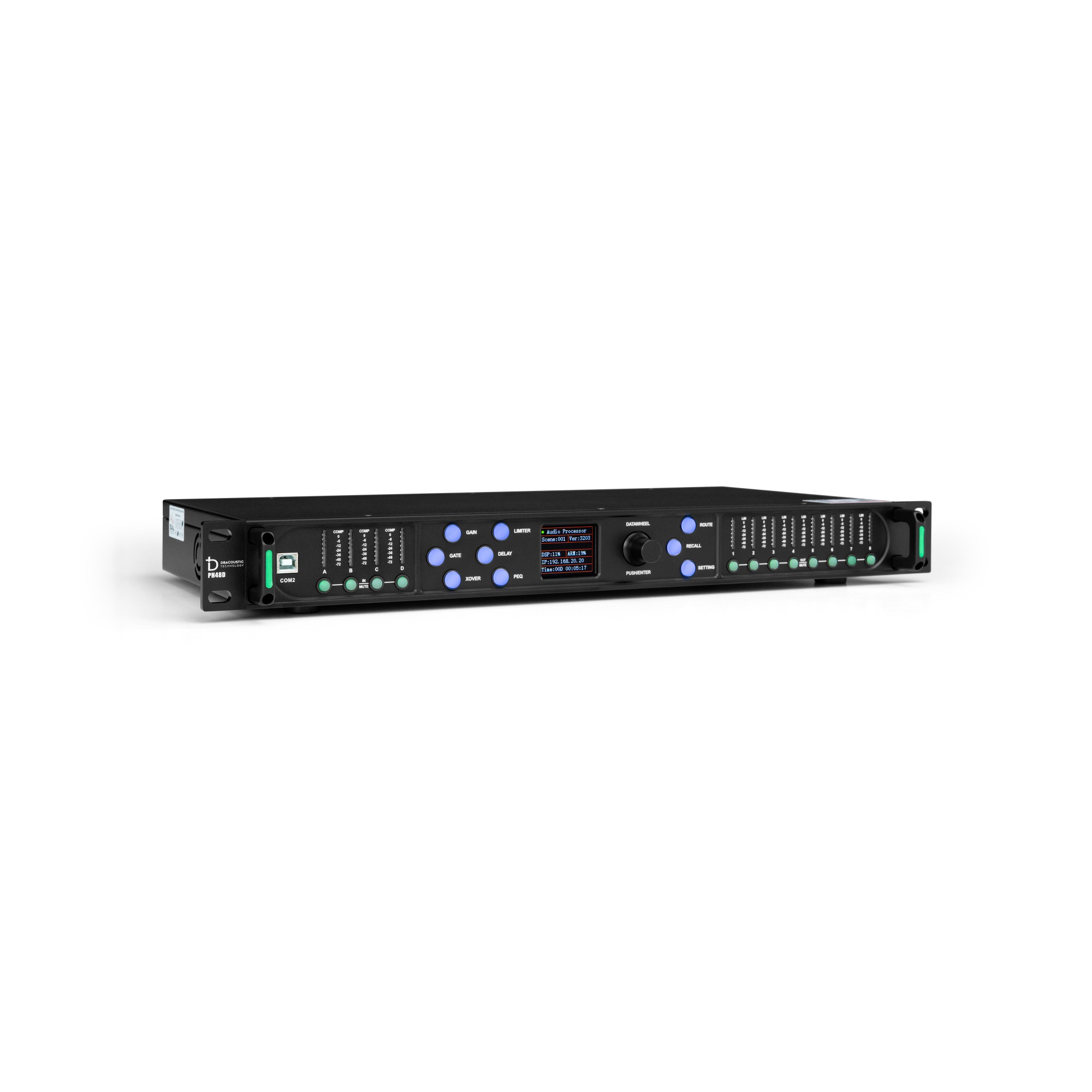

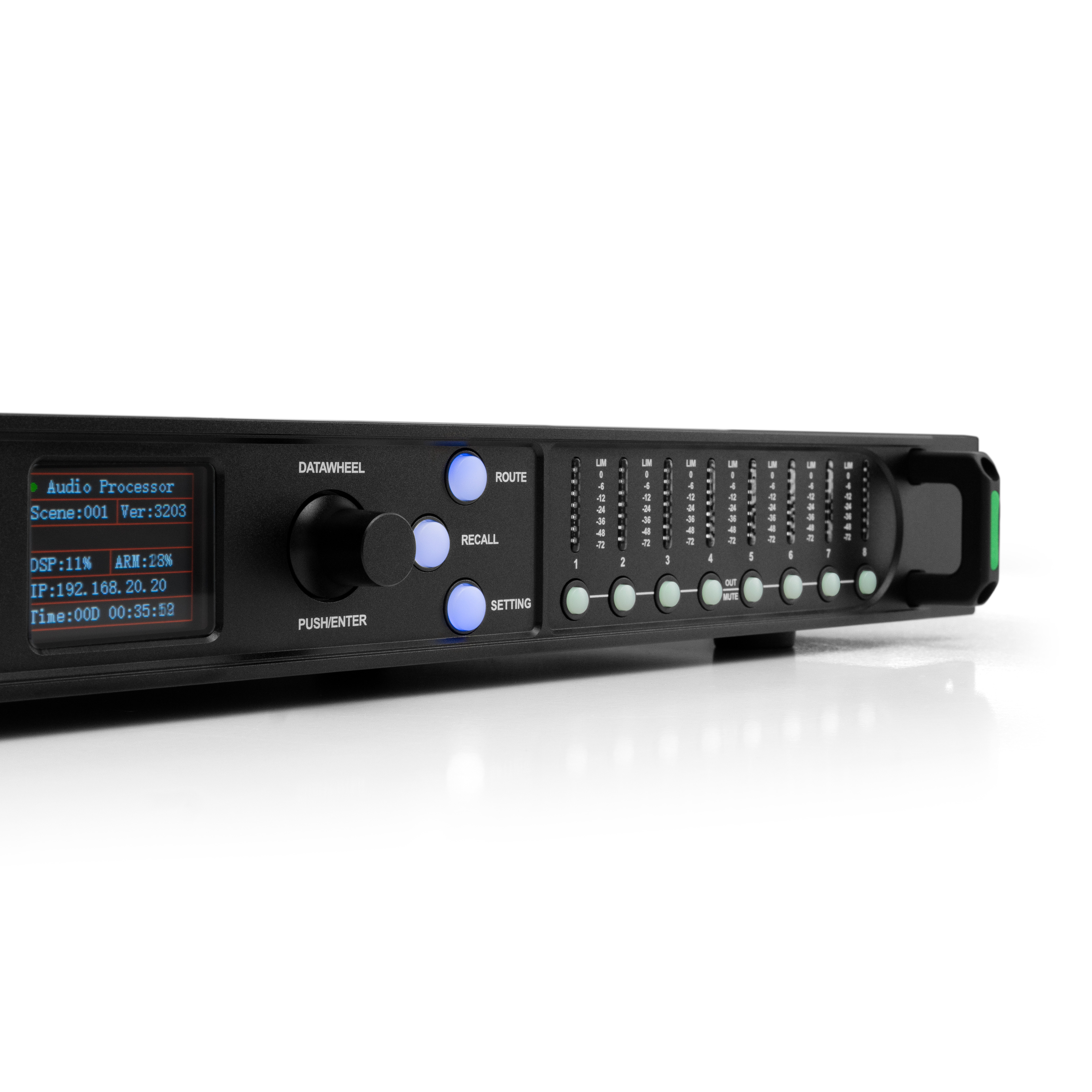

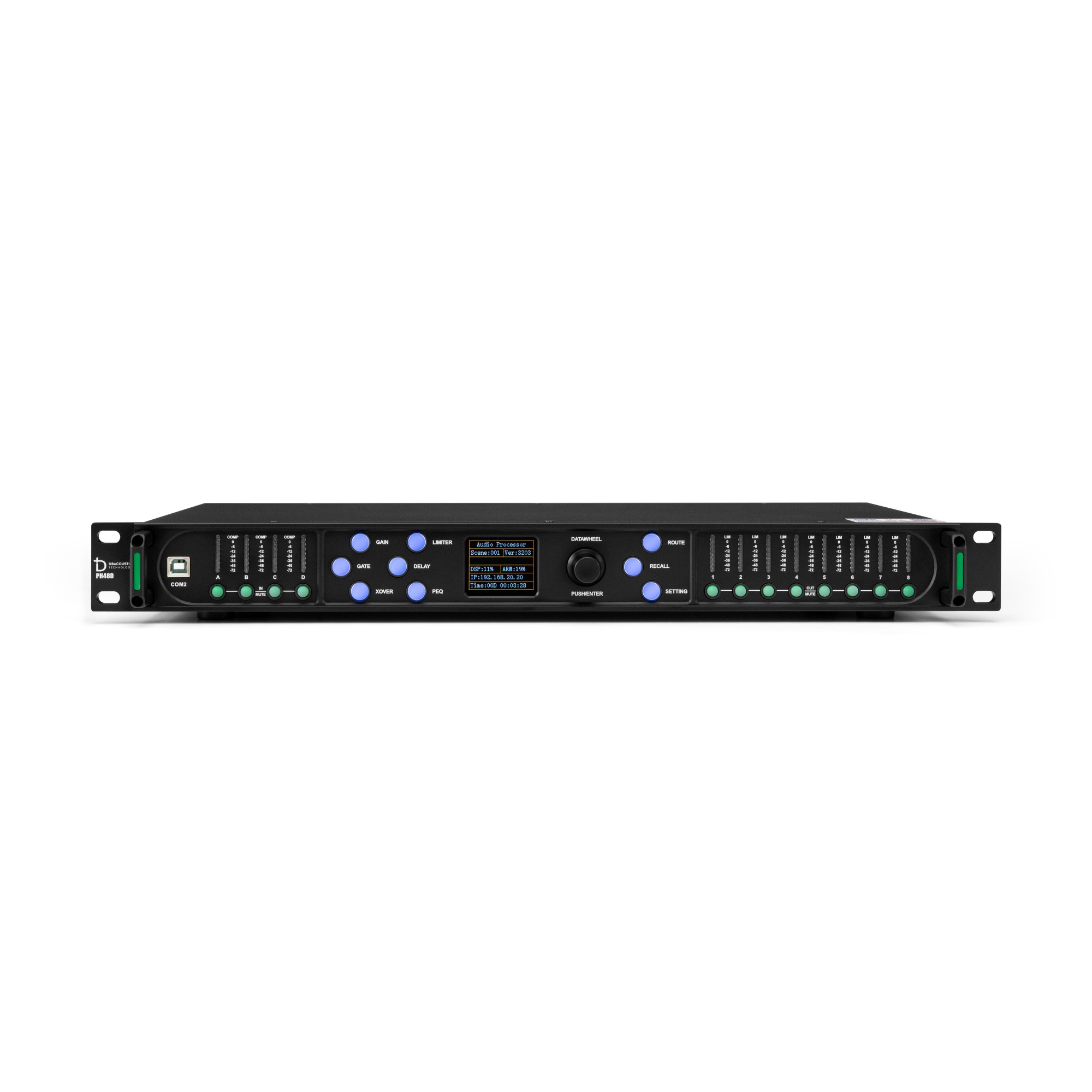

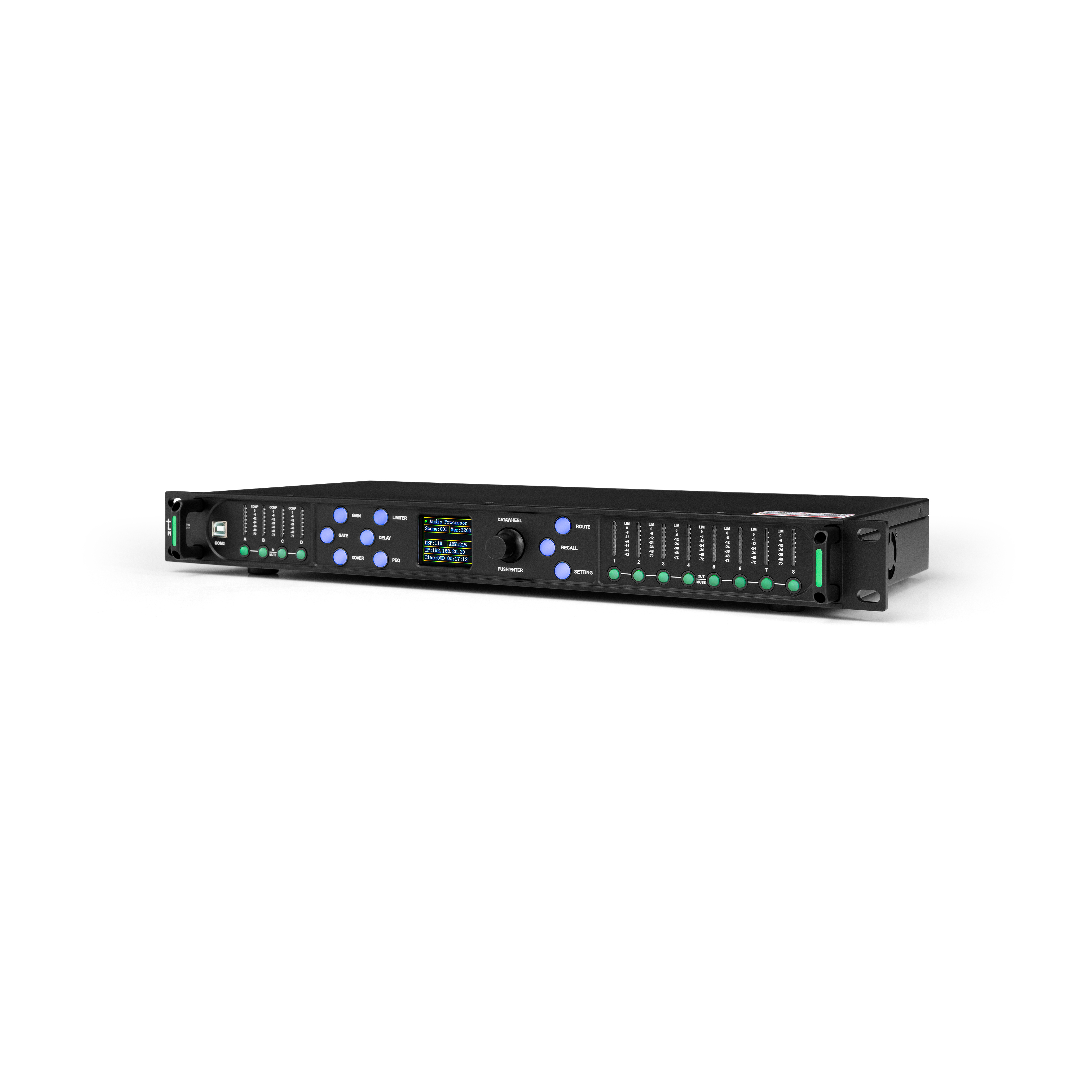

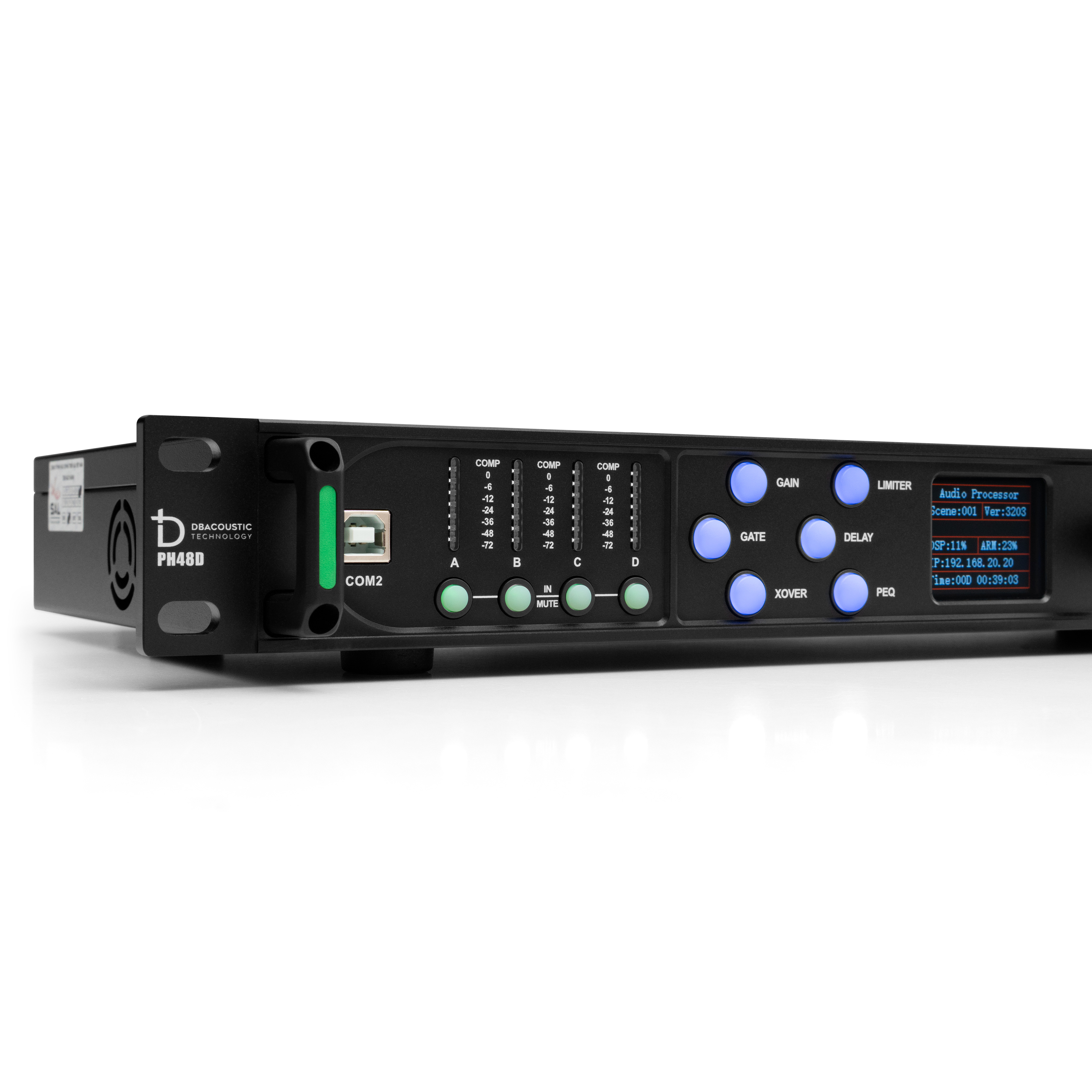

DBACOUSTIC PH48D được thiết kế theo định hướng thiết bị xử lý tín hiệu chuyên nghiệp, với hệ thống điều khiển trực tiếp ngay trên mặt máy. Theo sơ đồ PH48D trong tài liệu, mặt trước được trang bị màn hình LCD, Data Wheel, hệ thống hiển thị mức tín hiệu Input/Output cùng các phím truy cập chức năng. Màn hình có khả năng hiển thị Scene hiện tại, mức sử dụng CPU, địa chỉ IP và thời gian hoạt động của thiết bị.

Các chức năng quan trọng như Gain, Gate, Xover, PEQ, Delay, Matrix, Limiter, All Mute, Copy, Save và Recall có thể được truy cập từ hệ thống điều khiển trên thiết bị, giúp kỹ thuật viên thuận tiện hơn trong quá trình cấu hình và vận hành hệ thống.

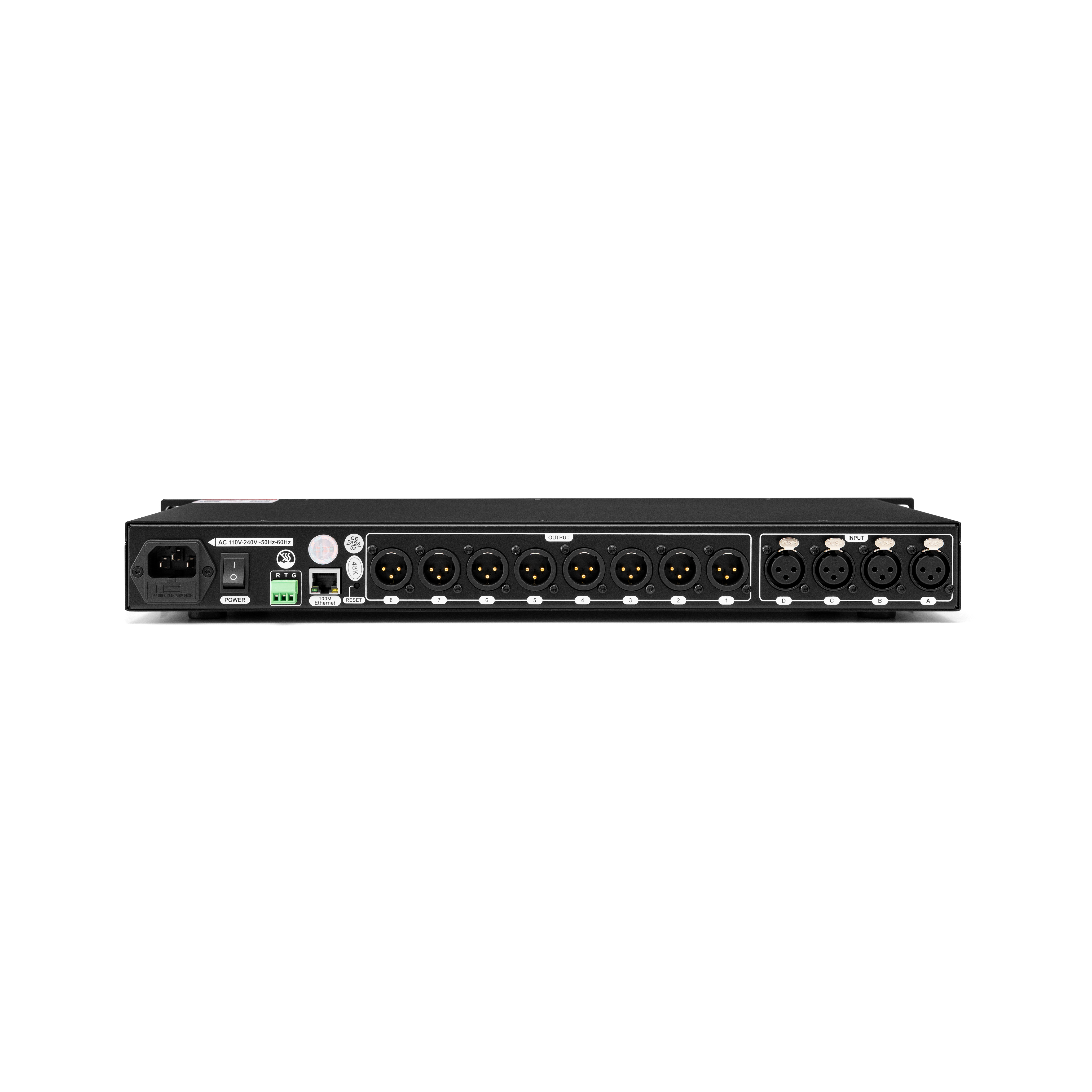

Mặt sau PH48D được trang bị 4 cổng XLR Balanced Input và 8 cổng XLR Balanced Output, đáp ứng cấu hình xử lý 4 In – 8 Out. Ngoài ra còn có RS232, cổng mạng Ethernet và chức năng Reset về cấu hình nhà máy. RS232 cho phép kết nối với hệ thống điều khiển trung tâm của bên thứ ba, trong khi Ethernet hỗ trợ kết nối thiết bị với máy tính hoặc hệ thống mạng để cấu hình và quản lý.

3. Tính năng nổi bật của Crossover DBACOUSTIC PH48D

Bộ xử lý DSP TI OMAP-L138 hiệu suất cao

Một trong những thông số đáng chú ý của PH48D là nền tảng TI OMAP-L138 DSP. Theo tài liệu kỹ thuật, bộ xử lý đạt năng lực tính toán lên đến 3648 MIPS và 2746 MFLOPS mỗi giây, kết hợp nhiều thuật toán xử lý âm thanh được tích hợp sẵn.

Hệ thống chuyển đổi tín hiệu sử dụng 32-bit ADC và 24-bit DAC, kết hợp tần số lấy mẫu 48 kHz, tạo nền tảng cho việc xử lý tín hiệu chính xác trong các hệ thống âm thanh chuyên nghiệp.

Cấu hình 4 Input – 8 Output linh hoạt

PH48D cung cấp 4 ngõ vào analog XLR Balanced và 8 ngõ ra analog XLR Balanced. Tất cả các kênh Input và Output có khả năng routing linh hoạt, đồng thời cho phép thay đổi tên từng kênh.

Khả năng routing này đặc biệt hữu ích khi triển khai hệ thống nhiều đường tiếng, chẳng hạn phân chia tín hiệu cho loa Full-range, Subwoofer, Front-fill, Delay Speaker hoặc các vùng âm thanh khác nhau. Kỹ thuật viên có thể xây dựng cấu trúc tín hiệu phù hợp với từng hệ thống thay vì bị giới hạn bởi một cấu hình cố định.

Parametric EQ 11 băng tần trên Input và Output

Theo bảng Algorithm Parameter dành cho nhóm PH48D, thiết bị cung cấp 11-band Parametric EQ trên các kênh Input và Output. EQ hỗ trợ 6 loại bộ lọc gồm:

• Peaking
• Notch
• All Pass 1st
• All Pass 2nd
• High Shelf
• Low Shelf

Gain có thể điều chỉnh trong khoảng -72 dB đến +12 dB, độ chính xác bước 0,1 dB. Tần số trung tâm có thể thiết lập từ 20 Hz – 20 kHz với bước 1 Hz, trong khi Q của Peaking, Notch và All-pass 2nd có phạm vi 0,18 – 144,27. Đây là hệ thống thông số đủ sâu để kỹ thuật viên xử lý đáp tuyến, cộng hưởng và tối ưu hệ thống loa theo điều kiện thực tế.

Crossover HPF/LPF với nhiều lựa chọn độ dốc

Đúng với vai trò của một crossover chuyên nghiệp, PH48D hỗ trợ bộ lọc HPF và LPF trên các kênh Input/Output với ba họ bộ lọc chính: Butterworth, Bessel và Linkwitz-Riley.

Butterworth và Bessel hỗ trợ các độ dốc 6/12/18/24/30/36/42/48 dB/Oct, trong khi Linkwitz-Riley hỗ trợ 12/24/36/48 dB/Oct. Khả năng lựa chọn nhiều kiểu filter và slope giúp kỹ thuật viên thiết lập điểm phân tần phù hợp với đặc tính của từng loại loa và từng cấu hình hệ thống.

Delay độc lập lên tới 2000 ms

Mỗi kênh Input và Output của PH48D đều hỗ trợ Delay tối đa 2000 ms. Đây là một thông số đáng chú ý đối với các hệ thống âm thanh có khoảng cách lớn hoặc sử dụng nhiều cụm loa.

Delay cho phép kỹ thuật viên căn chỉnh thời gian truyền âm giữa các hệ thống loa khác nhau, hỗ trợ đồng bộ loa chính, loa sub, loa delay hoặc các vùng phủ âm trong không gian lớn.

Compressor đầu vào và Limiter đầu ra

PH48D tích hợp Compressor cho Input với các tham số có thể điều chỉnh gồm Threshold, Ratio, Attack/Start Time, Recovery Time và Compensation Gain. Theo tài liệu:

Input Compressor:

• Threshold: -84 dBFS đến 0 dBFS
• Ratio: 1 – 20
• Attack/Start Time: 1 – 1000 ms
• Recovery Time: 1 – 10.000 ms
• Compensation Gain: -24 đến +30 dB

Ở phía Output, thiết bị tích hợp Limiter với Threshold từ -84 dBFS đến 0 dBFS và Recovery Time từ 0 – 100.000 ms theo bảng thông số dành cho nhóm PH48D. Limiter đóng vai trò quan trọng trong việc kiểm soát mức tín hiệu đầu ra và hỗ trợ bảo vệ hệ thống loa trước các mức tín hiệu vượt ngưỡng được thiết lập.

Noise Gate kiểm soát tín hiệu đầu vào

Noise Gate của PH48D có Threshold từ -100 dBFS đến 0 dBFS, Start Time và Recovery Time đều có phạm vi 1 – 1000 ms. Tính năng này cho phép kiểm soát tín hiệu không mong muốn ở mức thấp trước khi đưa tín hiệu qua các tầng xử lý tiếp theo.

Tích hợp FIR Filter và điều chỉnh Phase

Ngoài hệ thống crossover và PEQ truyền thống, tài liệu còn xác nhận PH48D hỗ trợ FIR Filter ở tầng xử lý Output. Các kênh Input và Output cũng có chức năng điều chỉnh đường cong pha độc lập.

Đây là nhóm công cụ có giá trị đối với kỹ thuật viên cần tối ưu sâu hơn về đáp tuyến và đặc tính pha của hệ thống loa, đặc biệt trong các cấu hình âm thanh chuyên nghiệp có nhiều đường tiếng hoặc nhiều cụm loa.

Matrix và routing linh hoạt

PH48D hỗ trợ định tuyến tự do giữa các kênh Input và Output. Thông số giữa các kênh có thể sao chép và các kênh có thể được liên kết để điều chỉnh đồng thời.

Nhờ đó, quá trình cấu hình hệ thống 4 In – 8 Out trở nên thuận tiện hơn, đặc biệt khi nhiều kênh loa cần sử dụng những thiết lập tương đồng.

Tích hợp bộ phát tín hiệu kiểm tra

PH48D được tích hợp Signal Generator với nhiều dạng tín hiệu gồm Pink Noise, White Noise, Sweep Frequency và sóng sine điều chỉnh từ 20 Hz – 20 kHz. Biên độ tín hiệu cũng có thể điều chỉnh.

Đây là công cụ hữu ích cho kỹ thuật viên trong quá trình kiểm tra, thiết lập và cân chỉnh hệ thống mà không nhất thiết phải phụ thuộc hoàn toàn vào nguồn phát bên ngoài.

Lưu tới 32 Preset Scene

Thiết bị hỗ trợ lưu 32 Scene, cho phép lưu và gọi lại những cấu hình xử lý đã thiết lập. PH48D đồng thời có chức năng quản lý quyền người dùng; tài liệu xác định hai nhóm tài khoản mặc định là Admin và User, trong đó Admin có quyền quản lý người dùng.

Khả năng lưu Preset đặc biệt hữu ích với hội trường đa năng, sân khấu hoặc hệ thống thường xuyên thay đổi mục đích sử dụng.

Điều khiển và cấu hình qua Ethernet

PH48D được trang bị cổng mạng 100M Ethernet, cho phép kết nối trực tiếp với máy tính hoặc thông qua mạng LAN để sử dụng phần mềm quản lý. Địa chỉ IP mặc định của thiết bị theo tài liệu là 192.168.20.20.

Ngoài Ethernet, thiết bị còn trang bị RS232 để tích hợp với hệ thống điều khiển trung tâm của bên thứ ba. Đây là lợi thế đáng chú ý khi PH48D được triển khai trong các công trình âm thanh cố định và hệ thống AV tích hợp.

4. Thông số kỹ thuật DBACOUSTIC PH48D

Các thông số trên được tổng hợp trực tiếp từ bảng Audio Parameters và Algorithm Parameters trong tài liệu DBACOUSTIC dành cho nhóm CD48 PREMIUM/CD48/CS48/VC48/PH48D.

5. Ứng dụng

Với cấu hình 4 In – 8 Out cùng hệ thống DSP chuyên sâu, DBACOUSTIC PH48D có thể được sử dụng cho nhiều hệ thống như âm thanh biểu diễn chuyên nghiệp, hội trường, khán phòng, phòng đa chức năng, phòng hội nghị, bar và các công trình cần xử lý nhiều đường loa.

Đặc biệt, PH48D phù hợp với những cấu hình cần phân tần chủ động, Matrix, Delay, EQ và Limiter độc lập, chẳng hạn hệ thống gồm loa Main, Subwoofer, Front-fill và Delay Speaker. Đây là phần diễn giải ứng dụng từ các chức năng mà thiết bị cung cấp; tài liệu gốc liệt kê các môi trường sử dụng gồm professional performances, bar, conference rooms, courtrooms, auditoriums và multi-function halls.

6. Tổng kết

Crossover DBACOUSTIC PH48D không chỉ đảm nhiệm chức năng phân tần mà là một bộ xử lý tín hiệu số 4 In – 8 Out tương đối toàn diện dành cho hệ thống âm thanh chuyên nghiệp. Thiết bị nổi bật với DSP TI OMAP-L138, 32-bit ADC/24-bit DAC, sampling rate 48 kHz, PEQ 11 băng tần, crossover HPF/LPF tới 48 dB/Oct, FIR Filter, Compressor, Limiter, Noise Gate, Matrix và Delay tới 2000 ms trên từng kênh.

Khả năng lưu 32 Preset Scene, routing linh hoạt cùng kết nối Ethernet và RS232 giúp PH48D đáp ứng tốt cả nhu cầu vận hành lưu động lẫn các hệ thống lắp đặt cố định. Với khả năng kiểm soát chi tiết từ tín hiệu đầu vào đến từng đường đầu ra, DBACOUSTIC PH48D là giải pháp phù hợp cho các hệ thống yêu cầu khả năng phân tần, căn chỉnh và quản lý tín hiệu chính xác.
