Nguồn Xung Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động & Ứng Dụng

Khái niệm nguồn xung là gì ngày càng được nhắc đến nhiều hơn. Từ những bộ sạc điện thoại nhỏ gọn, máy tính, tivi, cho tới các thiết bị âm thanh chuyên nghiệp như cục đẩy công suất, amply karaoke hay vang số, tất cả đều vận hành ổn định nhờ vào nguồn xung. Hãy cùng DBacoustic khám phá chi tiết ngay!

Nguồn xung là gì?

Nguồn xung (Switch Mode Power Supply - SMPS) là một loại bộ nguồn điện có khả năng chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), bằng cách sử dụng mạch chuyển mạch tần số cao kết hợp với biến áp xung.

Trước đây, các mạch điện tử cần điện áp DC (12V, 24V, 48V…) thường sử dụng nguồn tuyến tính với biến áp sắt để hạ áp rồi chỉnh lưu. Tuy nhiên, kiểu nguồn này nặng, cồng kềnh và tỏa nhiệt lớn, không còn phù hợp với thiết bị hiện đại yêu cầu nhỏ gọn - hiệu suất cao - tiết kiệm điện.

Để khắc phục những nhược điểm đó, mạch nguồn xung được phát triển, mở ra giải pháp tối ưu hơn trong việc cấp nguồn cho thiết bị điện tử. Vậy ứng dụng của nguồn xung là gì? Loại nguồn này được dùng rộng rãi ở thiết bị gia dụng như bếp từ, lò vi sóng, nồi cơm điện; thiết bị công nghệ cao như máy tính, bộ sạc điện thoại, amply hay cục đẩy công suất trong hệ thống âm thanh.

Cấu tạo và nguyên lý hoạt động của nguồn xung

Muốn hiểu nguồn xung là gì sâu hơn, chúng ta cần nắm rõ cấu tạo và nguyên lý hoạt động của nó. Đây là phần quan trọng để nắm bắt cách nguồn xung hoạt động và tại sao nó lại được ưa chuộng hơn các loại nguồn khác.

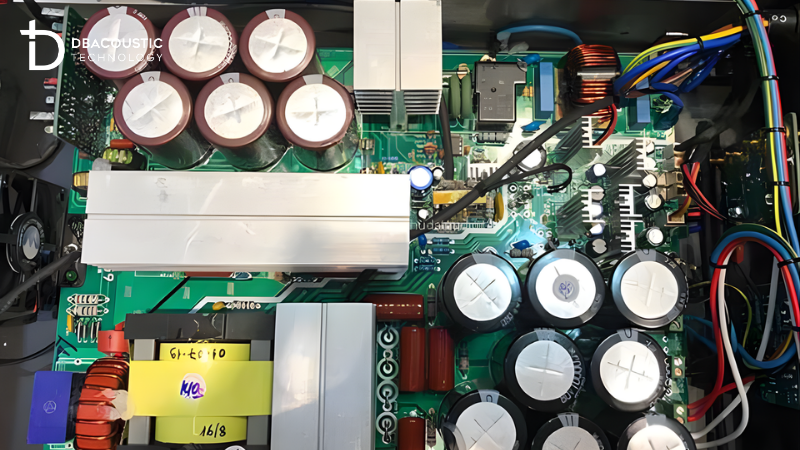

Đặc điểm cấu tạo

Một bộ nguồn xung sẽ bao gồm 5 thành phần chính sau:

1. Mạch chỉnh lưu và lọc đầu vào

Đây là bước đầu tiên trong chu trình hoạt động của nguồn xung. Điện lưới AC sau thời điểm đi vào nguồn sẽ được chỉnh lưu thành DC và qua bộ lọc, giảm nhiễu trước khi chuyển sang giai đoạn tiếp theo giúp nguồn hoạt động ổn định ngay từ đầu.

2. Bộ chuyển mạch (Switching)

Bộ chuyển mạch sử dụng linh kiện bán dẫn như Transistor, MOSFET, IGBT chuyển mạch điện áp ở tần số cao (thường từ vài kHz tới vài trăm kHz). Điều này làm giảm kích thước của cuộn cảm và tụ lọc, từ đó giảm trọng lượng và kích thước nguồn.

3. Biến áp xung

Biến áp xung trong nguồn xung là gì? Khác với biến áp truyền thống dùng trong nguồn biến áp, biến áp nguồn xung hoạt động ở tần số cao, dễ dàng tăng hoặc giảm điện áp theo nhu cầu. Bộ phận này chính giữ vai trò quan trọng giúp nguồn xung nhỏ gọn mà vẫn hiệu quả.

4. Mạch chỉnh lưu & lọc đầu ra

Điện áp sau khi được biến áp xung xử lý sẽ tiếp tục được chỉnh lưu và lọc nhằm tạo ra dòng DC ổn định phục vụ các mạch điện phía sau.

5. Mạch điều khiển hồi tiếp (Feedback)

Phần mạch điều khiển hồi tiếp có nhiệm vụ theo dõi điện áp đầu ra và điều chỉnh hoạt động của bộ chuyển mạch sao cho điện áp đầu ra luôn ổn định, ngay cả khi tải thay đổi.

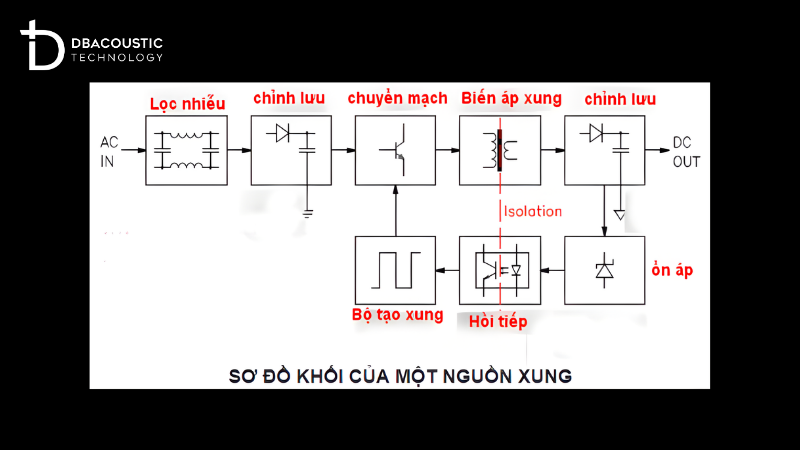

Nguyên lý hoạt động

Nguyên lý hoạt động nguồn xung là gì? Về cơ bản, nguồn xung hoạt động dựa trên cơ chế chuyển đổi điện áp xoay chiều (AC) thành điện áp một chiều (DC) thông qua mạch chuyển mạch tần số cao và biến áp xung.

Khi được cấp điện, dòng AC đi qua bộ lọc nhiễu và cầu diode chỉnh lưu để tạo ra điện áp DC ổn định (khoảng 130-300V). Phần năng lượng này được tụ lọc sơ cấp tích trữ, chuẩn bị cho quá trình chuyển đổi tiếp theo.

Sau đó, các linh kiện công suất như MOSFET hoặc IGBT hoạt động như công tắc điện tử bật tắt liên tục ở tần số cao, tạo ra chuỗi xung điện cấp cho biến áp xung. Tại đây, điện áp biến đổi theo nhu cầu và chỉnh lưu, lọc nhiễu cho ra dòng DC ổn định ở các mức thông dụng như 5V, 12V hay 24V.

Hệ thống mạch hồi tiếp sẽ giám sát điện áp đầu ra và tự động điều chỉnh độ rộng xung giúp duy trì điện áp ổn định, trong khi mạch bảo vệ ngăn ngừa các rủi ro như quá tải, quá áp, quá nhiệt hoặc ngắn mạch. Nhờ cơ chế điều khiển linh hoạt này, nguồn xung đảm bảo hiệu suất cao, hoạt động bền bỉ và an toàn cho các thiết bị điện tử hiện đại.

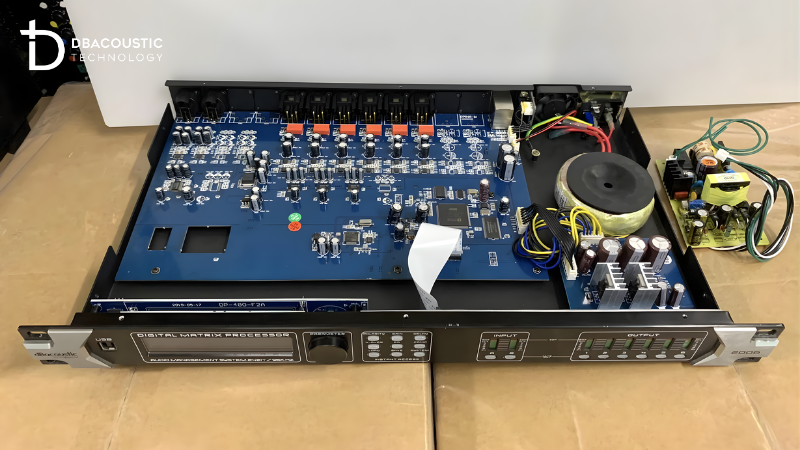

Ưu - Nhược điểm nguồn xung là gì?

Cùng điểm qua những ưu và nhược điểm của nguồn xung để có cái nhìn rõ hơn.

Về ưu điểm:

• Hiệu suất cao: Lên đến 85-95%, ít thất thoát năng lượng giúp tiết kiệm điện và giảm nhiệt.
• Thiết kế nhỏ gọn: Hoạt động ở tần số cao giúp giảm kích thước linh kiện như biến áp và tụ lọc.
• Điện áp đầu ra ổn định: Dù tải thay đổi, nguồn vẫn duy trì điện áp chính xác.
• Linh hoạt: Dễ tạo nhiều mức điện áp khác nhau (5V, 9V, 12V, 24V…).
• An toàn: Tích hợp mạch bảo vệ quá tải, quá nhiệt, ngắn mạch.
• Giá thành hợp lý: Chi phí sản xuất ngày càng giảm, phổ biến trong hầu hết thiết bị.

Bên cạnh nhiều điểm cộng, nguồn xung vẫn tồn tại một số hạn chế nhất định. Do cấu tạo và nguyên lý hoạt động phức tạp, việc thiết kế và sửa chữa đòi hỏi kỹ thuật cao và linh kiện chính xác, khiến chi phí bảo trì tăng lên. Mạch nguồn xung cũng khá nhạy cảm với điện áp đầu vào và môi trường; nếu gặp sét đánh hoặc nguồn điện dao động mạnh, linh kiện công suất dễ bị hư hỏng.

Tuy những nhược điểm này không quá nghiêm trọng song chúng đòi hỏi bạn cần lựa chọn sản phẩm chất lượng, lắp đặt đúng kỹ thuật mới có thể đảm bảo hiệu quả và độ bền lâu dài.

Ứng dụng phổ biến của nguồn xung

Sau khi hiểu rõ nguồn xung là gì và cách nó hoạt động, chúng ta có thể thấy ứng dụng của nguồn xung xuất hiện ở hầu hết lĩnh vực điện - điện tử hiện nay.

• Thiết bị điện tử tiêu dùng: Nguồn xung là trái tim của hầu hết các adapter sạc điện thoại, laptop, TV, màn hình máy tính…
• Âm thanh và dàn karaoke: Trong các thiết bị âm thanh hiện đại như cục đẩy công suất, mixer số, vang số, amply karaoke, bộ nguồn xung cung cấp điện áp ổn định và sạch cho toàn bộ mạch xử lý tín hiệu và khuếch đại.
• Máy tính và thiết bị mạng: Bộ nguồn máy tính (PSU) hay adapter modem, router đều sử dụng nguồn xung để chuyển điện lưới thành các điện áp DC cần thiết (12V, 5V, 3.3V…).
• Thiết bị công nghiệp: Ở những hệ thống tự động hóa, PLC, robot công nghiệp, cảm biến… đều yêu cầu nguồn DC ổn định để hoạt động chính xác.
• Năng lượng tái tạo: Nguồn xung còn xuất hiện trong các bộ inverter năng lượng mặt trời, nơi cần chuyển DC từ pin mặt trời/sạc vào lưới 220V AC và ngược lại.

Kết luận

Qua bài viết, chắc hẳn các bạn đã hiểu rõ nguồn xung là gì, từ cấu tạo, nguyên lý hoạt động đến những ưu nhược điểm. Hiện DBacoustic cũng đang ứng dụng công nghệ nguồn xung tiên tiến trong nhiều mẫu đẩy công suất, amply, vang số,... nhằm tối ưu hiệu suất, giảm tiêu thụ điện năng và tăng độ bền.
